55°密封管螺纹GB/T 7306.1-2000
eqv ISO 7-1:1994
第 1部分:圆柱内螺纹与圆锥外螺纹

1 范围
本标准规定了牙型角为550,螺纹副本身具有密封性的圆柱内螺纹和圆锥外螺纹的牙型、尺寸、公差和标记。
本标准适用于管子、阀门、管接头、旋塞及其他管路附件的螺纹联结。
允许在螺纹副内添加合适的密封介质，例如在螺纹表面缠胶带、涂密封胶等。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 14791-1993 螺纹术语(neq ISO 5408:1983)
3 定义及代号
3.1 定义
除补充下面两条术语外，标准中所使用的其他螺纹术语均符合GB/T 14791的规定
3.1.1 参照平面 reference plane
量规检验螺纹时，读取检验数值(基准平面的位置偏差)所参照的可见平面。它是内螺纹的外端面或外螺纹的小端面。
3.1.2 容纳长度 accommodation length
从内螺纹外端面到妨碍外螺纹旋人的第一个障碍物间的轴向距离。
3.2 代号
D—  内螺纹在基准平面上的大径;
d一  外螺纹在基准平面上的大径(基准直径);
D2— 内螺纹在基准平面上的中径;
d2— 外螺纹在基准平面上的中径;
D1一 内螺纹在基准平面上的小径;
d1一 外螺纹在基准平面上的小径;
n-- 每25. 4 mm 轴向长度内所包含的螺纹牙数;
P 螺距 ;
H一 原始三角形高度;
h一螺纹牙高;
r - 螺纹牙顶和牙底的圆弧半径;
T1— 外螺纹基准距离(基准平面位置)公差;
T2— 内螺纹基准平面位置公差。
国家质f技术监督局2000一07一24批准 2000一12一01实施

4 设计牙型

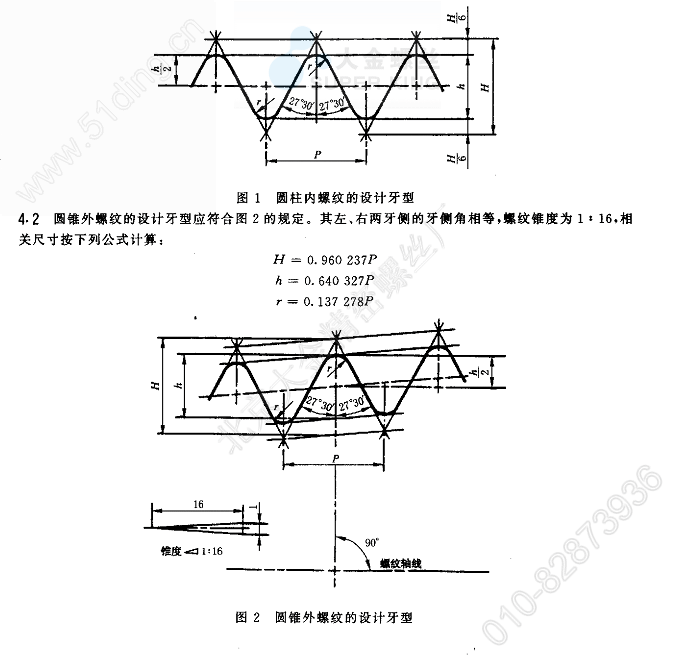

4.1 圆柱内螺纹的设计牙型应符合图1的规定。其左、右两牙侧的牙侧角相等，相关尺寸按下列公式计算:
H = 0. 960 491P
h= 0. 640 327P
r= 0. 137 329P

5 基本尺寸
5.1 螺纹中径和小径的基本尺寸按下列公式计算:
D2=d2=d-h=d-0.640 327P
D1=d1=d-2h=d-1.280 654P
5.2 圆锥外螺纹基准平面的理论位置位于垂直于螺纹轴线、与小端面(参照平面)相距一个基准距离的平面内(见图3)a圆柱内螺纹基准平面的理论位置位于垂直于螺纹轴线、深人端面(参照平面)以内0.5P的平面内(见图4)

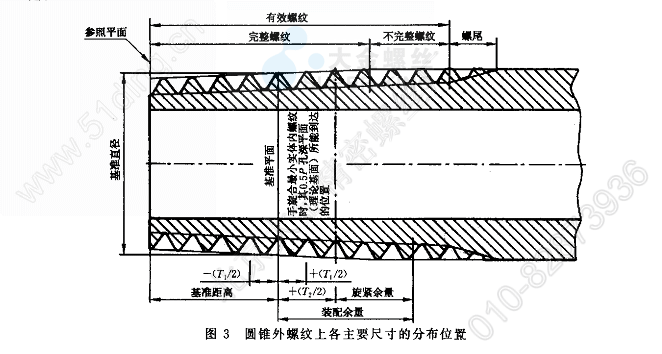

5.3 圆锥外螺纹和圆柱内螺纹各主要尺寸的分布位置分别见图3和图4。其基本尺寸应符合表1的规定。

6 侧角
圃锥外螺纹小端面和回柱内螺纹外端面的倒角轴向长度不得大于1P
注:内如纹外端面倒角的角度及其轴向长度大小将影响圆锥螺纹塞规对圆柱内螺纹的检验结果。
7 公差
7.1 圆锥外螺纹基准距离的极限偏差(士T1/2)应符合表1第 9,10栏的规定。
7.2 国柱内螺纹各直径的极限偏差应符合表 1第 18,19栏的规定。
8 姐坟长度
8.1 圆锥外螺纹的有效螺纹长度不应小于其基准距离的实际值与装配余量之和。对应基准距离为最大、基本和最小尺寸的三种条件，表1第 16,15和17栏分别给出了相应情况所需的最小有效螺纹长度。

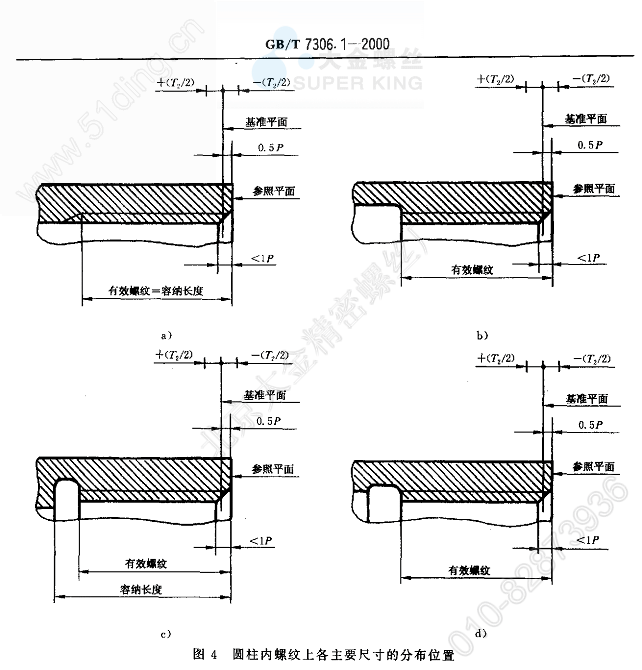

8.2 当圈柱内螺纹的尾部未采用退刀结构时，其最小有效螺纹长度应能容纳具有表1第 16栏长度的圆锥外螺纹;当圆柱内螺纹的尾部采用退刀结构时，其容纳长度应能容纳具有表1第16栏长度的圆锥外螺纹，其最小有效螺纹长度应不小于表1第17栏规定长度的80%，见图4.

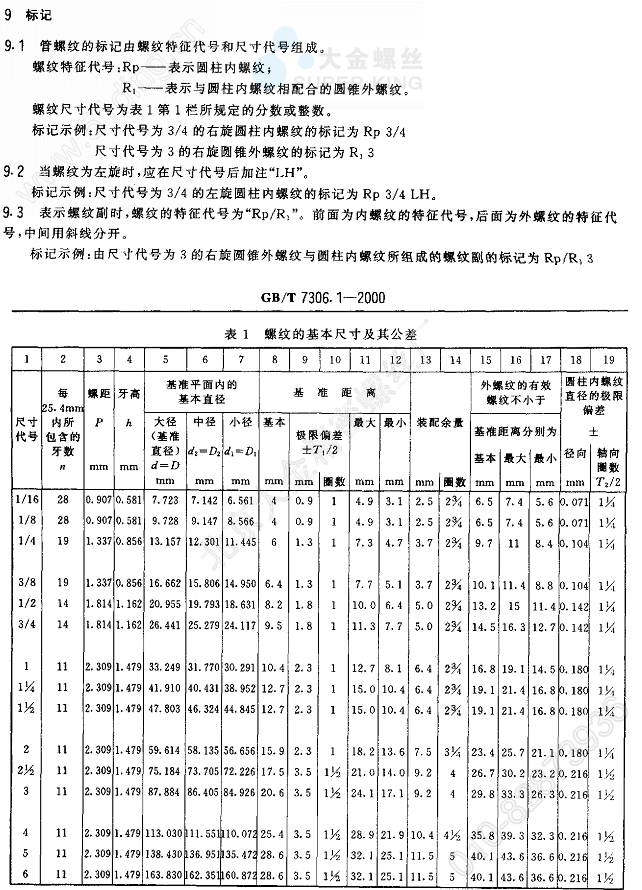

9 标记
