GB-T15054.3-1994 小螺纹 基本尺寸

中华人民共和国国家标准  GB-T15054.3-1994
小螺纹 直径与螺距系列
代替GB193-64 中的小螺纹部分
本标准参照采用国际标准ISO/R 1501-70 《ISO小螺纹》
主题内容与适用范围
本标准规定了牙型符合GB/T 15054.1-1994 的小螺纹,直径与螺距符合GB/T 15054.2的小螺纹基本尺寸
本标准适用于公称直径范围为0.3-1.4mm 的一般用途的小螺纹
引用标准GB/T 15054.1小螺纹 牙型  标准GB/T 15054.2小螺纹 直径与螺距系列
代号和关系式

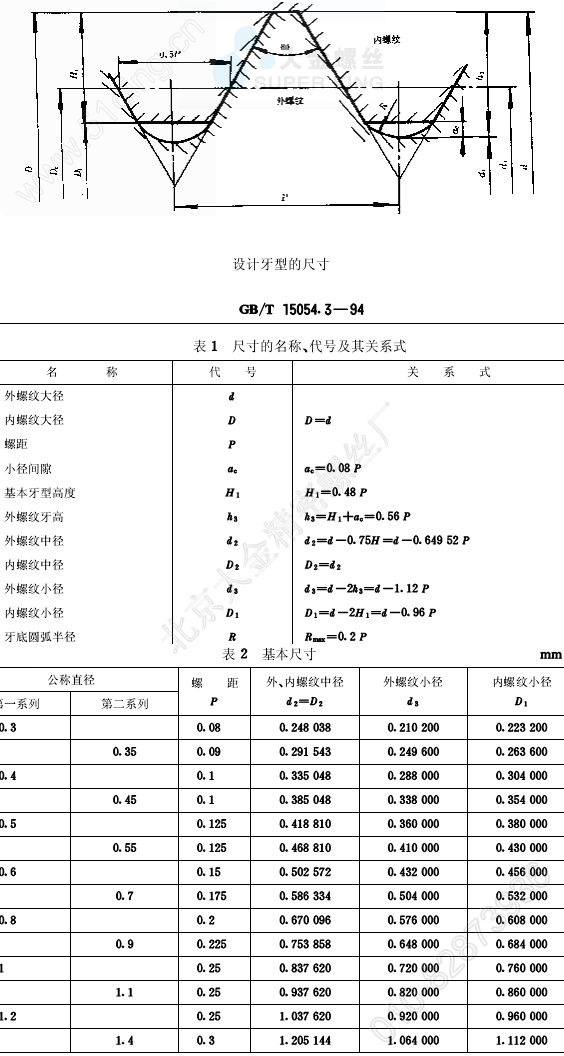

各尺寸的名称、代号及关系式列于表1其尺寸关系如图所示
基本尺寸
各直径的基本尺寸列于表2

附加说明
本标准由中华人民共和国机械工业部提出
本标准由机械工业部标准化研究所起草并归口
本标准主要起草人李晓滨 于源 余敏辉
