GB-T15054.5-1994 小螺纹 极限尺寸

中华人民共和国国家标准  GB-T15054.5-1994
小螺纹 极限尺寸
本标准参照采用国际标准ISO/R 1501-70 《ISO小螺纹》
1.主题内容与适用范围
本标准规定了GB/T 15054.4中优选公差带螺纹的极限尺寸
本标准适用于公称直径范围为0.3-1.4mm 的一般用途的小螺纹
2.引用标准
GB/T 15054.1小螺纹 牙型
GB/T 15054.2小螺纹 直径与螺距系列
GB/T 15054.3小螺纹 基本尺寸
GB/T 15054.4小螺纹 公差

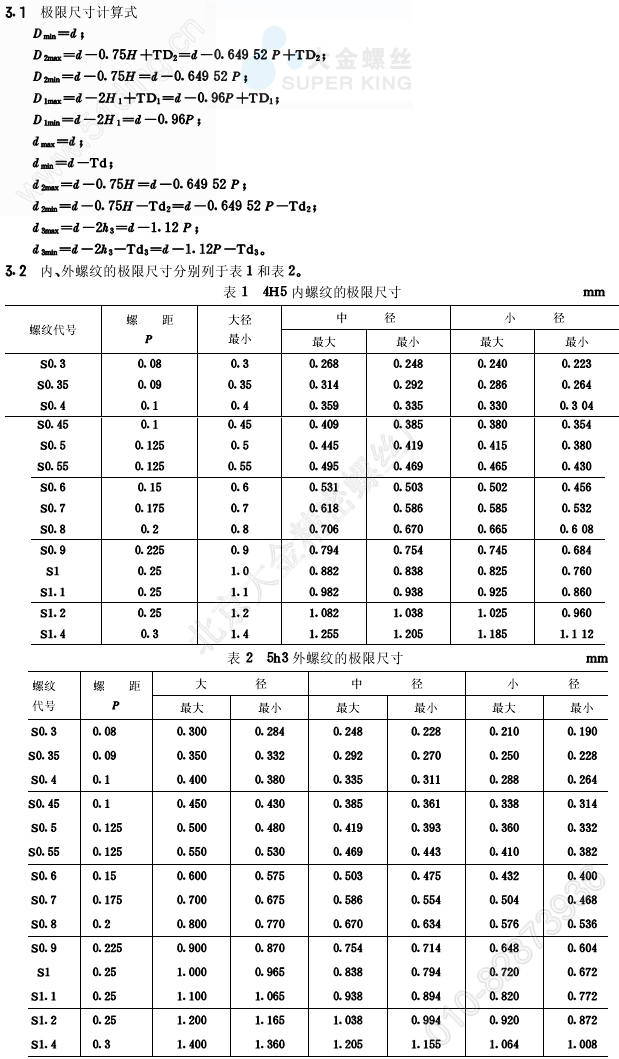

3.极限尺寸

附加说明
本标准由中华人民共和国机械工业部提出
本标准由机械工业部标准化研究所起草并归口
本标准主要起草人李晓滨 于源 余敏辉
