GBT 1414-2003 普通螺纹 管路系列

中 华 人 民 共 和 国 国 家 标 准
GB/T 1414-2003
代替 GB/T 1414-1978
普通螺纹 管路系列

General purpose metric screw threads--
The plan for pipe systems

2003-05-22发布 2004-01-01实施
中 华 人 民 共 和 国
国家质量监督检验检疫总局  发布

GB/T 1414-2003
前 胃
本标准代替GB/T 1414-1978《管路旋人端用普通螺纹尺寸系列》。
本标准与GB/T 1414--1978相比，螺纹的规格系列有较大变化（1987年版的表；本版的表1),
a） 本标准删除TI日标准中的 14个规格。它们是M6,Ml2X1.5,M24X1.5,M36X2,M39X2,
M45X2,M52X2,M56X2,M64X2,M68X2、M72X2,M8OX3,M85X3和 M90X3.
b） 本标准较旧标准增加T 27个规格。它们是 M8 X 1. 25, M10 X 1. 25, M12 X 1, M14 X 2,
M16X1,Ml8X2,M24X2、M30 X 1. 5、M36X1.5、M39X3、M42X3、M48 X 3、M52 X 1. 5、
M60 X 3,M64 X 1. 5, M72 X 3、M76 X 3、M80 X 1. 5、M85X2、M90X4、MIN X3,M115X4、
M125 X 2, M140 X 3, M150 X 2, M160 X 2和M170X4。本标准的尺寸范围由旧标准的
M6-M90调整为 M8^-M170,
本标准为普通螺纹系列标准中的管路系列标准。普通螺纹系列标准包括：
--- GB/'I' 192-2003《普通螺纹 基本牙型》；
一一GB/T 193-2003《普通螺纹 直径与螺距系列》；
— GB/T 9144-2003 《普通螺纹 优选系列》；
-----GB/T 1414--2003 《普通螺纹 管路系列》，
- -GB/T 196-2003 《普通螺纹 基本尺寸》；
— GB/T 197-2003 《普通螺纹 公差》，
-- GB/T 2516--2003 《普通螺纹 极限偏差》；
-- GB/T 15756--1995 《普通螺纹 极限尺寸》；
— GB/T 9145-2003 《普通螺纹 中等精度、优选系列的极限尺寸》；
-- GB/T 9146- -2003《普通螺纹 粗糙精度、优选系列的极限尺寸》。
本标准是管路系统选用普通螺纹的依据。
本标准由全国螺纹标准化技术委员会（SAC/TC108)提出并归口。
本标准负责起草单位：机械科学研究院。
本标准主要起草人；李晓滨。
本标准于 1978年首次发布。

普通螺纹 管路系列
范围
本标准规定了普通螺纹（一般用途米制螺纹）的管路系列。此系列是从GB/T 193-2003所规定的
标准系列内挑选出来的，其公称直径范围为8 mm-170 mma
本标准适用于一般的管路系统，其螺纹本身不具有密封功能。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有
的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究
是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 193-2003 普通螺纹 直径与螺距系列（ISO 261:1998, ISO general purpose metric screw
threads-General plan, MOD)
GB/T 197-2003 普通螺纹 公差（ISO 965-1:1998, ISO general purpose metric screw threads-
Tolerances-Part I :Principles and basic data, MOD)
GB/T 14791 螺纹术语（neq ISO 5408;1983)
3 术语和定义
GB/T 14791所规定的术语和定义适用于本标准。
4 普通翅纹的管路系列

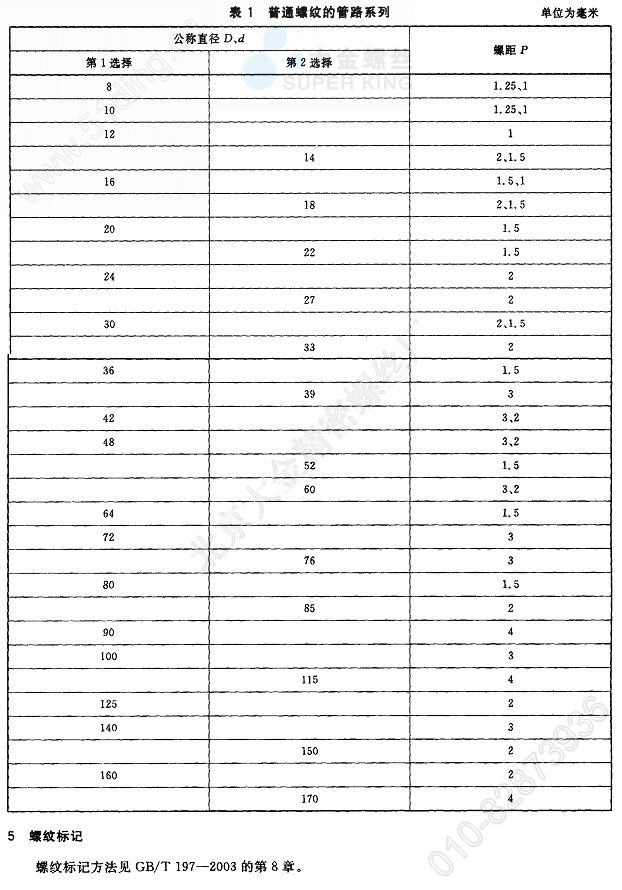

管路系列应符合表 1的规定。
