GBT 196-2003 普通螺纹 基本尺寸

KS 21.040.10
J 04
中 华 人 民 共 和 国 国 家 标 准
GB/T 196-2003
代替GB/T 196---1981
普通螺纹 基本尺寸
General purpose metric screw threads-Basic dimensions
（ISO 724：1993，ISO general purpose metric screw threads-
Basic dimensions，MOD)
2003-05-22发布 2004-01-01实施
中 华 人 民 共 和 国
发 布
国家 质量 监督检 验检 疫 总 局

GB/T 196-2003
本标准修改采用ISO 724:1993((ISO一般用途米制螺纹一一 基本尺寸））（英文版）。我国标准与ISO
标准不存在技术性差异。
GB/T 14791-1993K螺纹术语》与ISO 5408:1983《圆柱螺纹术语》有差异。螺纹可以分为圆柱螺纹
与圆锥螺纹；密封螺纹与非密封螺纹；机械紧固螺纹与传动螺纹；对称牙型螺纹与非对称牙型螺纹。目
前ISO 5408标准仅仅规定了圆柱螺纹（部分机械紧固螺纹和部分传动螺纹）的术语，远远无法满足实际
生产的使用需求。我国参照日本、美国、英国和俄罗斯等国的做法，制定了适用于各种主要螺纹的螺纹
术语标准，即我国螺纹术语标准的技术内容比较全面，它已包含了 ISO螺纹术语标准的那部分技术
内容。
本标准代替 GB/T 196-1981((普通螺纹 基本尺寸》。
本标准与GB/T 196-1981相比，有螺纹规格的变化。具体规格变化情况见GI3/T 193-2003,
本标准为普通螺纹系列标准中的基本尺寸标准。普通螺纹系列标准包括：
— GB/T 192-2003 《普通螺纹 基本牙型》；
— GB/T 193-2003 《普通螺纹 直桂与螺距系列》；
— GB/T 9144-2003 《普通螺纹 优选系列》；
— GB/T 1414-2003 《普通螺纹 管路系列》；
— GB/T 196-2003 《普通螺纹 基本尺寸》；
— GB/T 197-2003 《普通螺纹 公差》；
— GB/T 2516-2003 《普通螺纹 极限偏差》；
— GB/T 15756-1995 《普通螺纹 极限尺寸》；
— GB/T 9145-2003 《普通螺纹 中等精度、优选系列的极限尺寸》；
— GB/T 9146-2003 《普通螺纹 粗糙精度、优选系列的极限尺寸》。
本标准是建立普通螺纹公差、极限偏差和极限尺寸标准的基础。
本标准由全国螺纹标准化技术委员会（SAC/ TC 108 )提出并归口。
本标准负责起草单位：机械科学研究院。
本标准主要起草人：李晓滨。
本标准于 1963年首次发布，1981年第一次修订。

GB/T 196-2003
普通螺纹 基本尺寸
范围
本标准依据GB/T 192-2003和GB/T 193-2003规定了普通螺纹（一般用途米制螺纹）的基本
尺寸。
本标准适用于一般用途的机械紧固螺纹联接，其螺纹本身不具有密封功能。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有
的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究
是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 192-2003 普通螺纹 基本牙型(ISO 68-1: 1998, ISO general purpose screw threads-
Basic profile-Part 1：Metric screw threads,MOD)
GB/T 193-2003 普通螺纹 直径与螺距系列（ISO 261:1998,ISO general purpose metric screw
threads-General plan, MOD)
GB/T 14791 螺纹术语（neq ISO 5408:1983)
3 术语和定义
GB/T 14791所规定的术语和定义适用于本标准。
4 代号
D— 内螺纹的基本大径（公称直径）；
d— 外螺纹的基本大径（公称直径）；
D2— 内螺纹的基本中径；
d2— 外螺纹的基本中径；
D,— 内螺纹的基本小径；
d,— 外螺纹的基本小径；
H— 原始三角形高度；
尸— 螺距。
5 基本尺寸

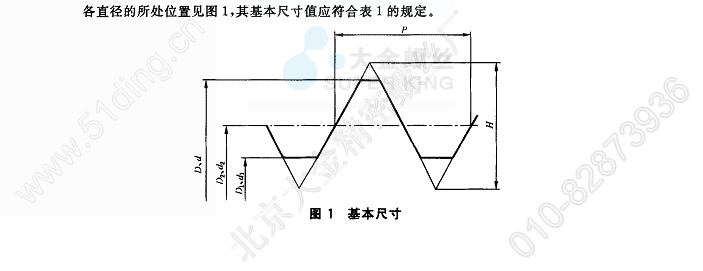

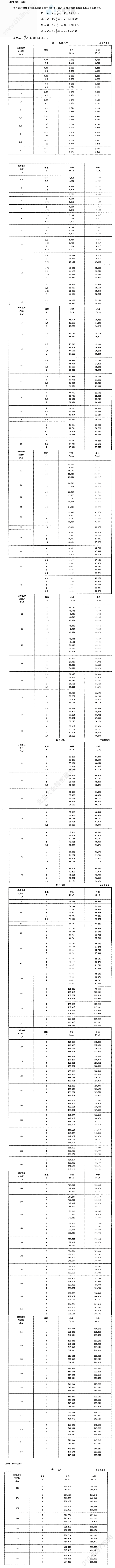

各直径的所处位置见图 1，其基本尺寸值应符合表 1的规定。
