GBT 3098.10-1993紧固件机械性能有色金属制造的螺栓、螺钉、螺柱和螺母

中华人民共和国国家标准
紧固件机械性能 有色金属制造的螺栓、螺钉、螺柱和螺母
GB/T 3098.10一93

Mechanical properties of fasteners Bolts, screws, studs and nuts made of non-ferrous metals
本标准等效采用国际标准ISO 8839-1986K紧固件机械性能— 有色金属制造的螺栓、螺钉、螺柱
和螺母》。
， 主题内容与适用范围
本标准规定了有色金属紧固件的机械性能标记制度、指标、试验项目、试验方法及标志
本标准适用于由铜及铜合金或铝及铝合金制造的、螺纹直径为1. 6-39 mm的粗牙螺纹，其螺纹尺
寸及公差按GB 196和GB 197规定的螺栓、螺钉、螺柱和螺母等商品紧固件产品。
本标准不适用于紧定螺钉及类似的未规定抗拉强度或螺母保证载荷的螺纹紧固件
本标准未规定抗腐蚀性、导电性的性能要求。
2 引用标准
GB 196 普通螺纹 基本尺寸
GB 197 普通螺纹 公差与配合
GB 3098. 1 紧固件机械性能 螺栓、螺钉和螺柱
GB 3098. 2 紧固件机械性能 螺母
GB 3098. 6 紧固件机械性能 不锈钢螺栓、螺钉、螺柱和螺母
GB 319。 铝及铝合金加工产品化学成分
GBS名31纯铜加工产品化学成分
GH5232 黄铜加工产品化学成分
GB 5233 青铜加工产品化学成分
3 标记制度

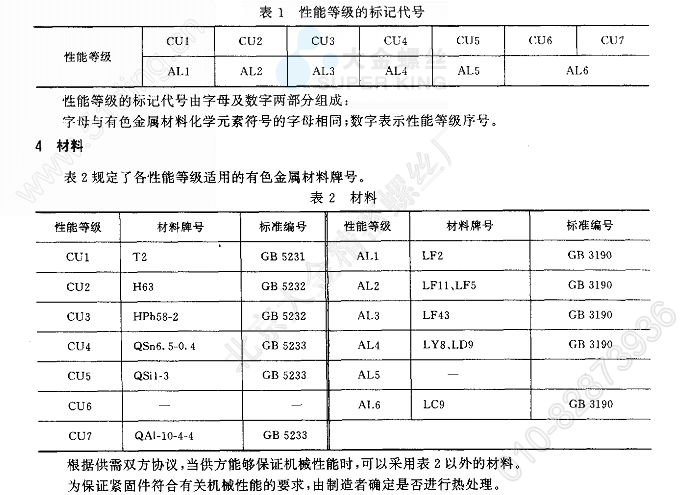

有色金属螺栓、螺钉、螺柱和螺母性能等级的标记代号如表 1所示。

5 机械性能

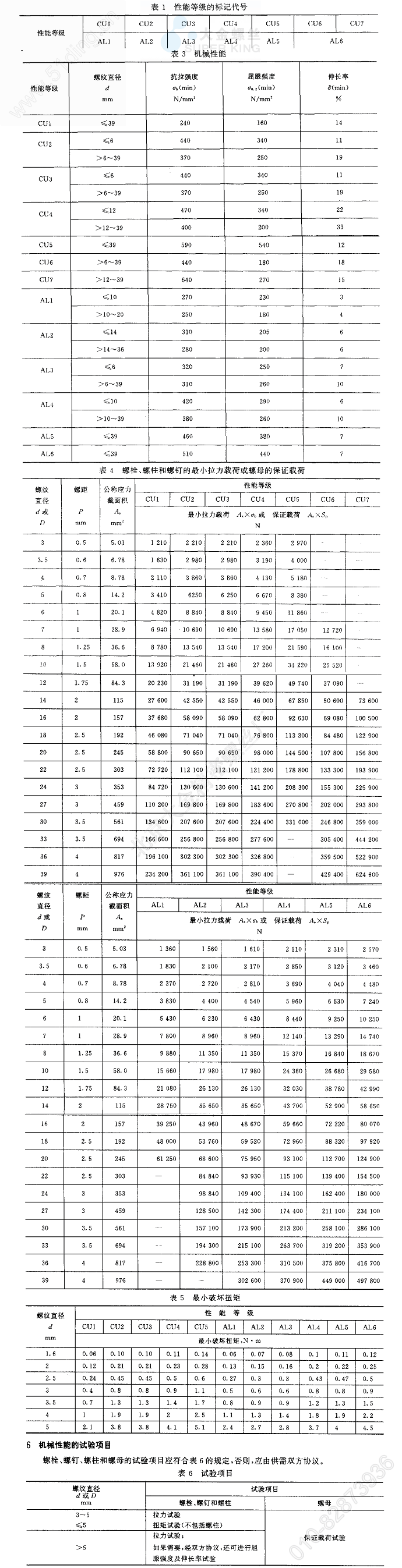

在常温下按第7章规定的方法进行试验时，螺栓、螺钉、螺柱和螺母的机械性能和工作性能应符合表3~表5的规定。
5门 外螺纹件的机械性能按表3规定。
5.2 螺栓、螺柱和螺钉的最小拉力载荷按表4规定。
5.3 螺栓、螺钉的最小破坏力矩按表5规定。
5.4 螺母的保证载荷按表4规定。

7 试验方法
7.1 拉力试验
拉力试验按GB 3098.1第8.1和8.2条的规定进行。
了.2 扭矩试验
扭矩试验按GB 3098.6第7.2条的规定方法进行。
7.3 螺母保证载荷试验
螺母的保证载荷试验按GB 3098. 2第8章的有关规定进行。
8 性能等级的标志
8.1 标志代号
在产品上的标志代号应与第3章性能等级的标记代号一致
8.2 标志要求及方法
8.2.1 螺纹直径≥5 mm的螺栓、螺柱及螺母应制出标志。
8.2.2 在螺栓头部顶面用凸字或凹字标志;或在头部侧面用凹字标志。
8.2.3 在螺柱末端端面用凹字标志。
8.2.4 在螺母支承面或侧面用凹字标志。
8.2.5 左旋螺纹的标志按GB 3098. 1或GB 3098. 2第9.3条的规定。
B-2.6 螺钉的标志按GB 3098. 1中第9.2-1-9. 2. 2条的规定
8.3 商标(鉴别)
对所有标志性能等级的产品，在产品上必须制出商标(鉴别)
