GBT 3098.13-1996 螺栓与螺钉的扭矩试验和破坏扭矩公称直径1～10mm

 紧固件机械性能 螺栓与螺钉的扭矩试验和破坏扭矩 公称直径1一10 mm
GB/T 3098.13一 1996
idtISO 898-7:1992
Mechanical properties of fasteners-Torsional test and minimum torques for boltsand screws with nominal diameters 1 mm to 10 mm
范围
本标准规定了公称直径为1^10 mm、性能等级为8.8-12.9级(GB 3098. 1)的螺栓与螺钉的扭矩试验和破坏扭矩值本标准适用于螺纹规格小干M3，在GB 3098. 1中未规定最小拉力载荷与保证载荷的螺栓与螺钉;以及公称直径3^10 mm，但长度太短而不能实施拉力试验的螺栓与螺钉破坏扭矩不适用于内六角紧定螺钉
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文 本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB 3098.1-82 紧固件机械性能 螺栓、螺钉和螺柱
3 扭矩试验
3.1 原理
将试验的螺栓或螺钉夹紧在试验装置中，测定其破坏扭矩
3.2 装置(仪器)

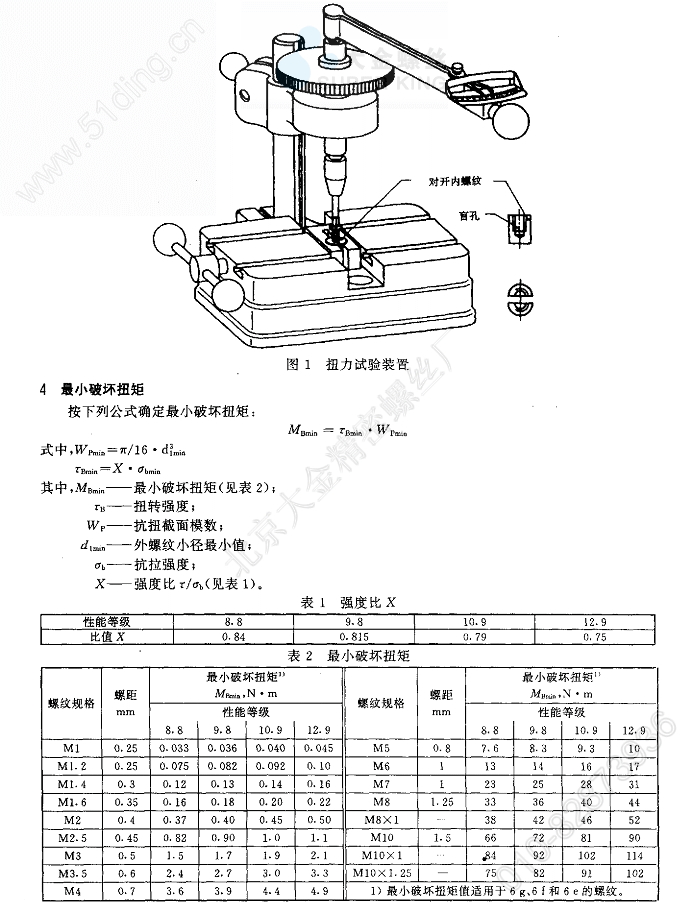

3.2.1 扭力试验装置，如图1所示
3.2.2 扭力计的示值不应超过对试件规定的最小破坏扭矩的五倍;扭力计的最大误差为试件最小破坏扭矩的士7Y,
3.3 试验条件
试验时，螺栓或螺钉应只承受扭力，其值按表2的规定。在达到最小破坏扭矩之前，试件不得断裂试验时，螺栓或螺钉头部和螺纹部分不应有摩擦而影响试验结果。
3.4 程序
将螺栓或螺钉试件插入试验夹具内，至少有两扣完整螺纹，同时夹具和螺栓或螺钉头之间应至少留出 一个螺纹直径的长度.然后夹紧(见图1) ;连续、平稳施加扭矩

 附 录 A
(提示的附录)
注 释
GB 3098. 1规定了螺栓和螺钉的性能等级，但仅给出了M3及其以匕规格的最小断裂载荷和保证载荷。在螺栓和螺钉规格较小的情况下，因受螺纹精度和试验装置精度的影响，准确的判定断裂载荷和保证载荷是不可能的;规格大于M3到M10的螺栓和螺钉，经常由干长度太短而不能实施拉力(或保证载荷)试验。因此，对M1-M10(也包括细牙螺纹M8X1,M10X1和M10X 1.25)的螺栓和螺钉规定最小破坏扭矩，为评定其使用性能提供了依据。目前，仅对8.8-12.9级规定了最小破坏扭矩。因为，对低性能等级的试验结果是很分散的，所以，还需要更多的研究。
给出的最小破坏扭矩仅适用于不考虑摩擦的情况;可按本标准的规定，任选试验装置的型式，图1仅是一种试验装置的示例。
最小破坏扭矩是根据螺纹横截面求得的。本标准是按69螺纹小径的最小值计算的。试验结果表明，这些扭矩值也能用于6f和6e,
