GBT 3098.3-2000紧固件机械性能 紧定螺钉

中华人民共和国国家标准
紧固件机械性能 紧定螺钉GB/T 3098．3一2000
idt ISO 898-5:1998
代替 GB/T 3098.3-1982
Mechanical properties of fasteners-
Set screws
范围
本标准规定了由碳钢或合金钢制造的、在环境温度为10-35℃条件下进行试验时，螺纹公称直径为1. 6-24 mm的紧定螺钉及类似的不受拉应力的紧固件机械性能。
该环境温度条件下判定为符合本标准的产品，在较高或较低温度下，机械和物理性能可能不同，使用者应予注意。
本标准不适用于特殊性能要求的紧定螺钉，如：
规定拉应力（GB/T 3098. 1) ;
可焊接性；
耐腐蚀性（GB/T 3098.16);
工作温度高于＋300℃或低于一50'C的性能要求。
注：用易切钢制造的紧定螺钉不能用于＋250'C以上。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 230-1991 金属洛氏硬度试验方法
GB/T 231-1984 金属布氏硬度试验方法
GB/T 3098.1-2000 紧固件机械性能 螺栓、螺钉和螺柱（idt ISO 898-1:1999)
GB/T 3098.16-2000 紧固件机械性能 不锈钢紧定螺钉（idt ISO 3506-3:1997)
GB/T 4340.1-1999 金属维氏硬度试验 第1部分：试验方法（eqv ISO 6507-1:1997)
标记制度

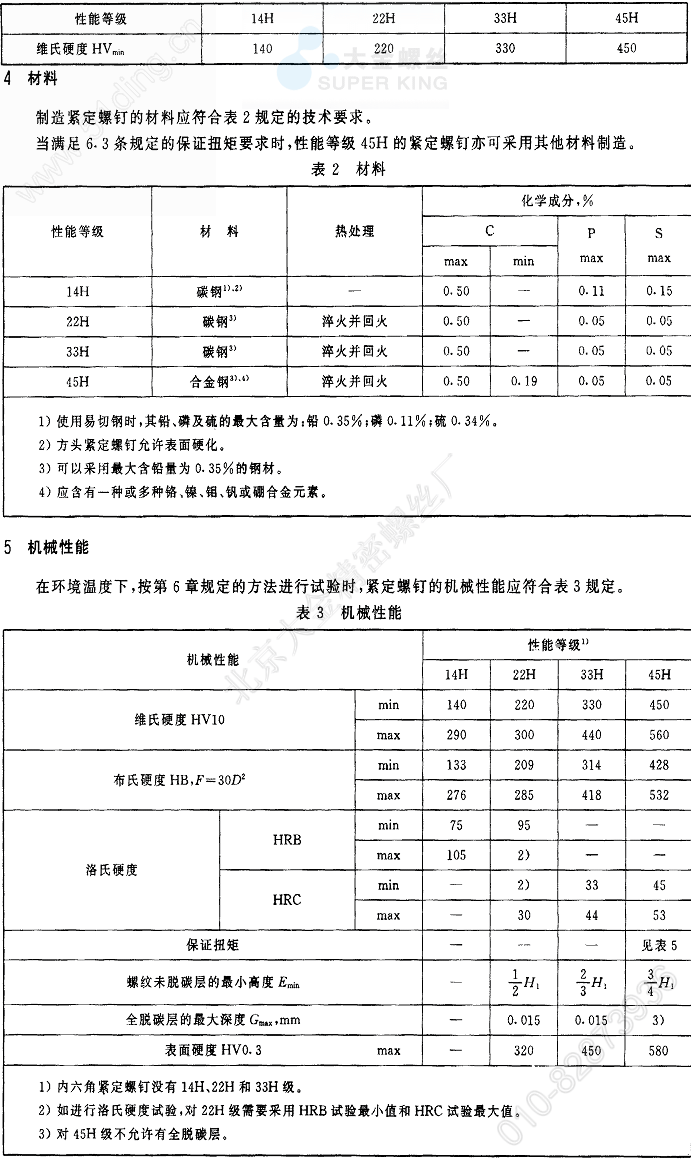

性能等级用代号标记，如表1所示。
代号的数字部分表示最低维氏硬度的1/100
代号中的H字母表示硬度。
表 1 性能等级的标记

6 试验方法
6．1 硬度试验
螺钉的硬度应在螺钉末端并尽可能靠近中心的部位进行测定。如果超出表3规定的最高硬度，应在
距末端0. 5d的截面上再次试验(d- 螺纹公称直径）。验收时，如有争议应以维氏硬度试验为准。
表面硬度应在螺钉末端测定。为保证测定的准确性，测试部位应经研磨或抛光。
6.1.1 维氏硬度试验
维氏硬度试验按GB/T 4340. 1规定。
6.1.2 布氏硬度试验
布氏硬度试验按GB/T 231规定。
6．1.3 洛氏硬度试验
洛氏硬度试验按GB/T 230规定。
6.2 脱碳试验一一表面碳势评定

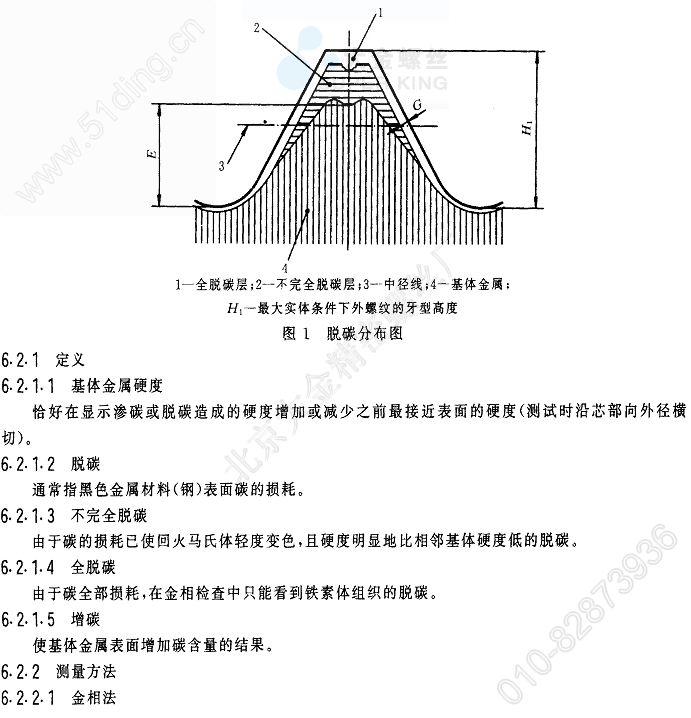

用适当的测量方法（6.2-2.1条或6. 2. 2. 2条）在螺纹纵向截面上进行试验，以确定基体金属区的高度（五）和全脱碳层的深度（G）是否在规定的极限内（图1)o G的最大值和E的最小值均应符合表3规定。

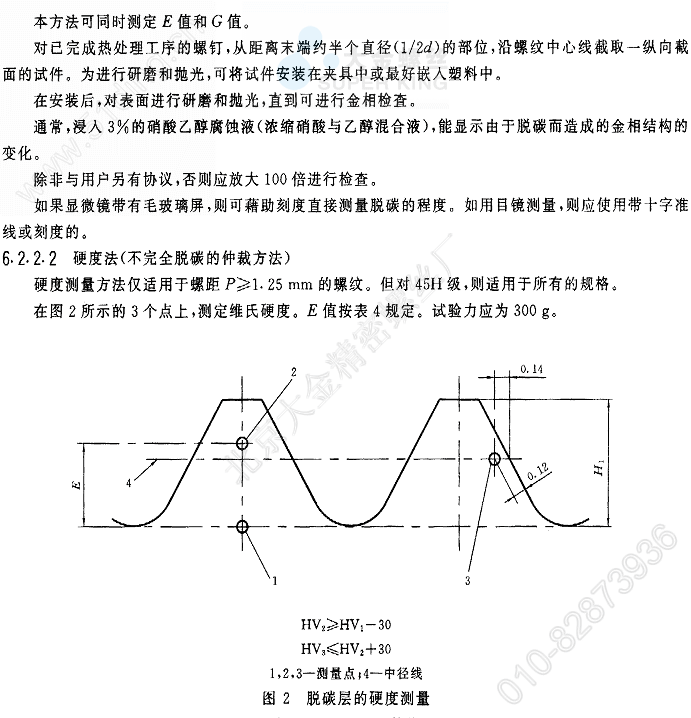

 第3点的硬度应在螺纹中径线上，并且在测定第工点和第2点硬度相邻的牙上进行测量。
第2点的维氏硬度值应等于或大于第1点硬度值减去30个维氏硬度单位。此时，未脱碳层的高度E至少应符合表4的规定。
第3点的维氏硬度值应等于或小于第1点硬度值加上30个维氏硬度单位。高于30个维氏硬度单位，表示已渗碳，是不允许的。
全脱碳层达到表3规定的最大值，则不能采用硬度法。
注：应当注意区分，硬度的增加是由于渗碳还是热处理或表面冷作硬化而引起的。

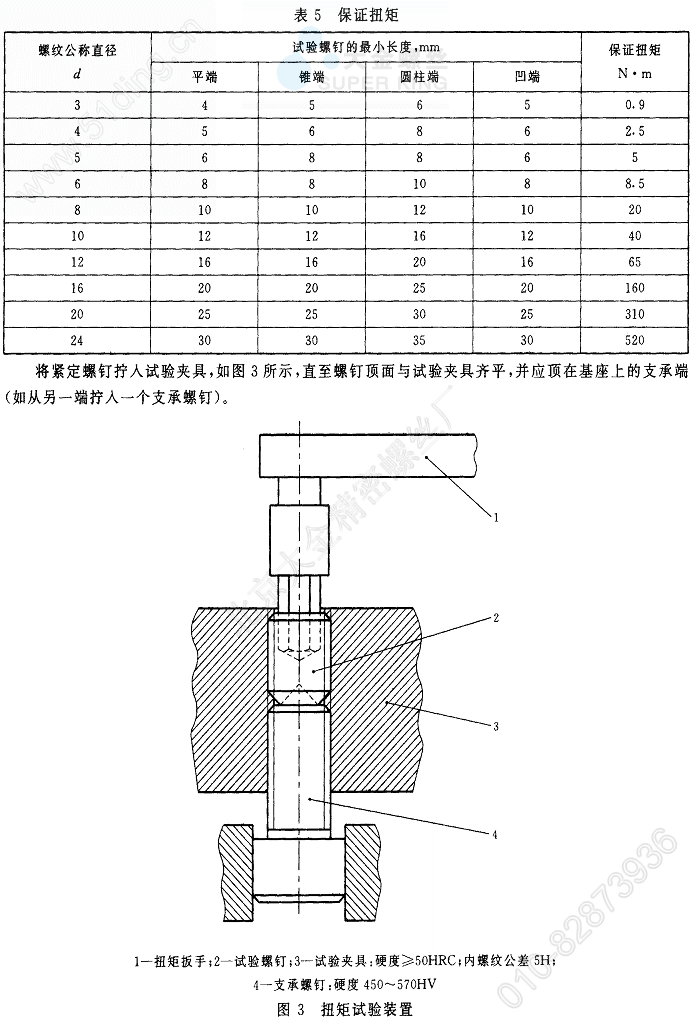

6.3 45H级内六角紧定螺钉的保证扭矩试验45H级内六角紧定螺钉应符合表5规定的保证扭矩试验。

 试验用内六角扳手：对边宽度的公差为h9；对角宽度的最小值应≥1. 13smin ；硬度为55～ 60HRC；并应于紧定螺钉内六角的全部深度啮合。螺钉应能承受表3规定的保证扭矩，而不产生断裂、裂缝或螺纹脱扣。
注：因扭矩试验造成凹槽的损伤，应不作为拒收依据。
7 标志
7.1 性能等级的标志
通常，不要求按第3章的规定对紧定螺钉的性能等级进行标志。在特殊情况下，经供需双方协议，可按规定的性能等级代号进行标志。
7.2 商标（识别）标志
不要求标志制造者的商标或识别标志。
