GBT 3098.5-2000紧固件机械性能 自攻螺钉

中华人民共和 国国家标准
紧固件机械性能 自攻螺钉 GB/T 3098.5-2000
idt ISO 2702:1992
 代替 GB/T 3098, 5-1985
Mechanical properties of fasteners--Tapping screws
范围
本标准规定了渗碳钢自攻螺钉的性能及相应的试验方法。其螺纹应符合GB/T 5280,螺纹规格为ST2. 2---ST8 e
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 4340.1-1999 金属维氏硬度试验 第1部分：试验方法（eqv ISO 6507-1.1997)
GB/T 5030-1985 金属小负荷维氏硬度试验方法
GB/T 5280-1985 自攻螺钉用螺纹(idt ISO 1478!1983)
3 材料
自攻螺钉应由冷徽、渗碳钢制造。
4 技术要求
4.1 金相与硬度
4.1.1 表面硬度
热处理后螺钉的表面硬度应≥450 HV 0. 3,
4.1.2 渗碳层深度

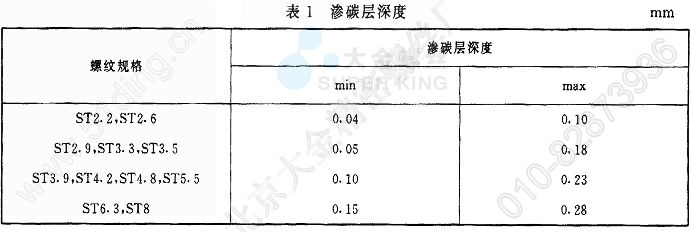

螺钉渗碳层深度应符合表1规定。

4.1.3 芯部硬度
热处理后螺钉的芯部硬度应为：
螺纹≥ST3. 9：270一390 HV5；
螺纹≥ST4. 2：270一390 HVlOa
4.1.4 显微组织
在渗碳层与芯部间的显微组织不应呈现带状亚共析铁素体。
4.2 机械性能
4.2.1 拧人性能
按6.2.1条的规定，当自攻螺钉拧入试验板时，能攻出与其匹配的内螺纹，而螺钉的螺纹不应损坏。
4.2.2 破坏扭矩
按6. 2. 2条的规定进行试验时，自攻螺钉的破坏扭矩应等于或大于表3的规定。
5 验收
对常规验收试验可进行拧人性88 ,扭矩和芯部硬度试验，但对仲裁检查，本标准规定的所有技术要求均应满足。
6 试验方法
6.1 金相与硬度试验
6.1.1 表面硬度试验
维氏硬度试验按GB/T 5030规定。．
表面硬度试验应在平面上，并优先在头部进行。
6.1.2 渗碳层深度（金相试验）
渗碳层深度试验应在螺纹侧面士＿进行，测点应在牙顶与牙底的距离之半处。但对规格（ST3. 9的自攻螺钉，则应在牙底上进行试验。仲裁试验，应在金相试件的螺纹轮廓上用试验力为300 g的显微维氏硬度进行。渗碳层深度应自超过实际芯部硬度30 HV的点起计算。
6.1.3 芯部硬度试验
维氏芯部硬度试验按GB/T 4340. 1规定，并应在距螺钉末端有足够距离（应有完整的螺纹小径）的横截面的1/2半径处进行。
6.1.4 显微组织试验
显微组织试验应按相应金相检验标准进行。
6.2 机械性能试验
6.2门 拧人性能试验
将螺钉试件（有镀层或无镀层的）拧人试验板内，直至有一扣完整螺纹完全通过试验板。

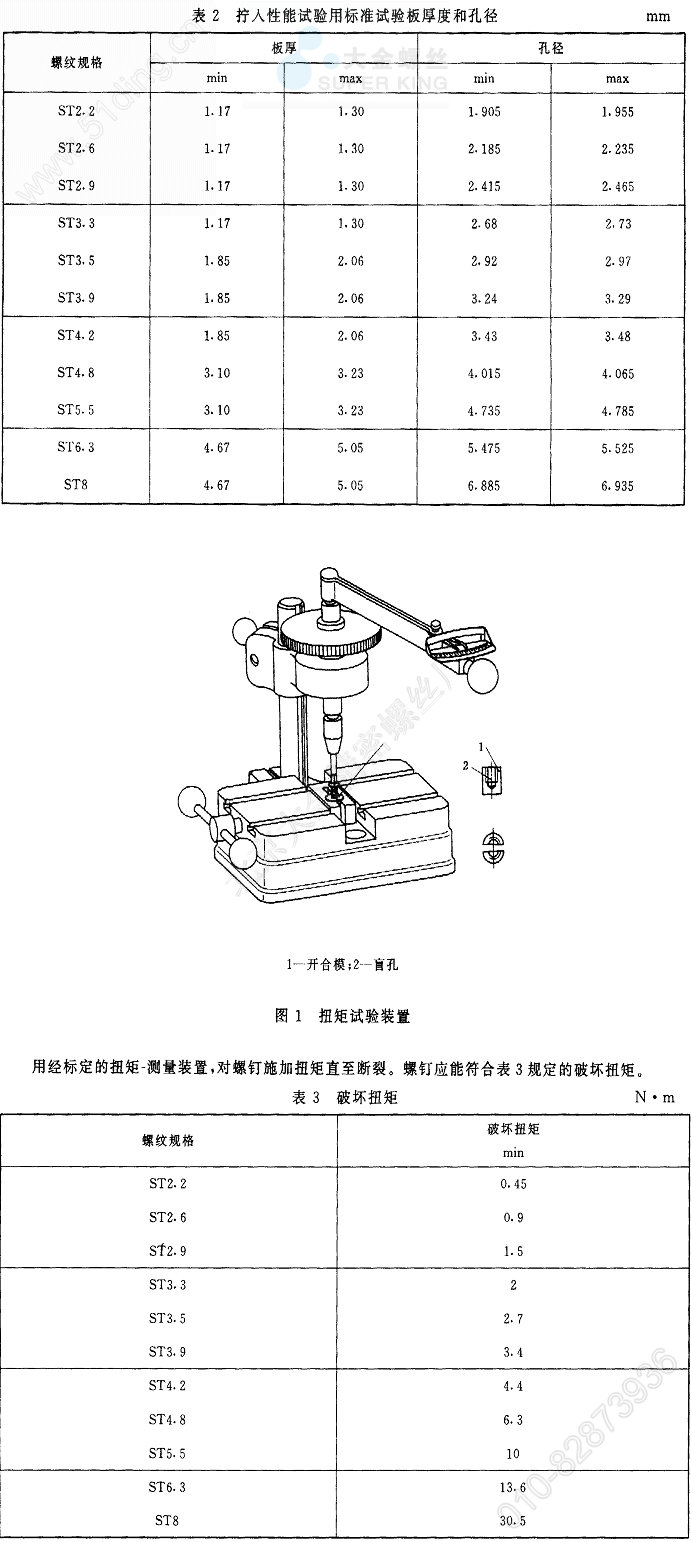

试验板应由含碳量≥0. 23％的低碳钢制成，其硬度应为 130 - 170 HV（按 GB/T 5030和GB/T 4340. 1测定）。试验板的厚度应符合表2规定。
试验孔可由钻孔或先冲孔再钻孔或铰孔制成。其孔径按表2规定。
已交付的螺钉由用户进行镀层（或由用户委托的），对因镀层引起的断裂，生产者不予负责。如果未经任何后处理而产生的断裂，应由生产者负责。镀层已剥落的螺钉不能作为试件。
6.2.2 破坏扭矩试验
螺钉试件的杆部（镀层或无镀层的）应夹紧在与螺钉螺纹相匹配的、开合的、螺纹模具或其他装置内；螺钉夹紧部分不应损伤，且至少有两扣完整螺纹伸出夹紧装置并除螺钉末端外至少有两扣完整螺纹夹紧在夹具内。夹紧装置应有带内螺纹的盲孔夹具（图1)，孔的深度应保证断裂发生在螺钉末端之外。
