GBT 9145-2003 普通螺纹 中等精度、优选系列的极限尺寸

中 华 人 民 共 和 国 国 家 标 准
GB/T 9145-2003
代替 GB/T 9145-1988
普通螺纹 中等精度、
优选系列的极限尺寸
General purpose metric screw threads--Limits of sizes for the
screw threads of medium quality and preferable plan
(ISO 985-2：1998，ISO general purpose metric screw threads-
Tolerances-Part 2：Limits of sizes for general purpose external and
internal screw threads-Medium quality，MOD)
2003-05-22发布 2004-01-01实施
中 华 人 民 共 和 国
发 布
国家质 量 监督检 验检 疫 总局

普通螺纹 中等精度、
优选系列的极限尺寸
范围
本标准依据GB/T 9144-2003的系列和GB/T 197-2003的基本偏差和公差，规定了中等精度、
优选系列普通螺纹 （一般用途米制螺纹）中径和顶径 的极限尺寸。普通螺纹的基本牙型符合
GB/T 192-2003的规定。
本标准适用于一般用途的机械紧固螺纹联接，其螺纹本身不具有密封功能。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注 日期的引用文件，其随后所有
的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究
是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 192-2003 普通螺纹 基本牙型(ISO 68-1:1998,ISO general purpose screw threads-
Basic profile-Part 1：Metric screw threads，MOD)
GB/T 197-2003 普通螺纹 公差（ISO 965-1 :1998,ISO general purpose metric screw threads-
Tolerances-Part 1 :Principles and basic data，MOD)
GB/T 9144-2003 普通螺纹 优选系列（ISO 262: 1998, ISO general purpose metric screw
threads-Selected sizes for screws，bolts and nuts，MOD)
GB/T 14791 螺纹术语（neq ISO 5408:1983)
3 术语和足义
GB/T 14791所规定的术语和定义适用于本标准。
4 螺纹标记
螺纹标记方法见 GB/T 197-2003的第8章。
5 极限尺寸
内、外螺纹牙底轮廓上的任何点不应超越按基本牙型和公差带位置所确定的最大实体牙型。
如无其他特殊说明，公差带适用于涂镀前螺纹。涂镀后，螺纹实际轮廓上的任何点不应超越按公差
带位置 H或 h所确定的最大实体牙型。
注：公差带仅适用于薄涂镀层的螺纹。例如电镀螺纹。
5. 1 粗牙内螺纹
公差精度：中等；
旋合长度：中等；
公差带：5H 公称直径小于和等于 1. 4 mm;
6H 公称直径大于 1. 4 mm,
粗牙内螺纹中径和小径的极限尺寸值见表

GB/T 9145-2003

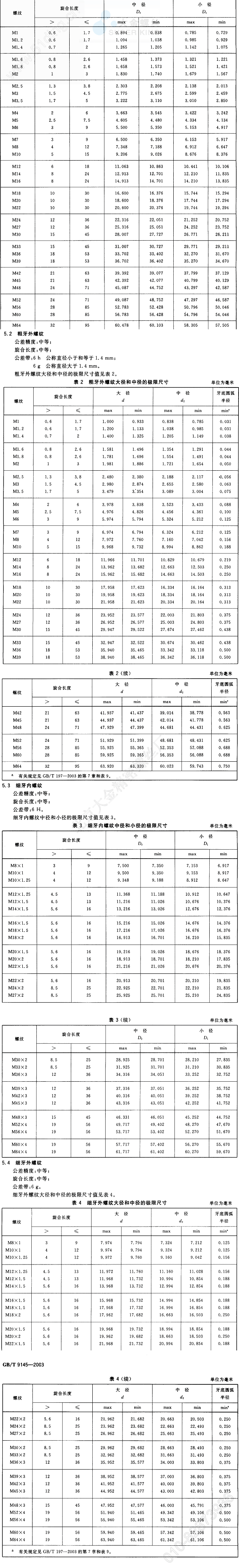

表 1 粗牙内螺纹中径和小径的极限尺寸      单位为毫米
