GB-T15054.1-1994 小螺纹 牙型

中华人民共和国国家标准   GB-T15054.1-1994

小螺纹 牙型 的小螺纹部分
本标准参照采用国际标准ISO/R 1507-80 《ISO小螺纹》
主题内容与适用范围
本标准规定了小螺纹的基本牙型和设计牙型
本标准适用于公称直径范围为0.3-1.4mm的一般用途的小螺纹
基本牙型

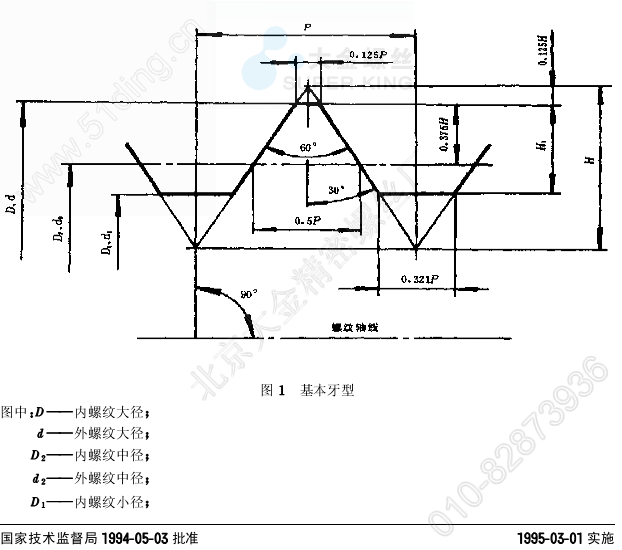

基本牙型及其参数如图1所示

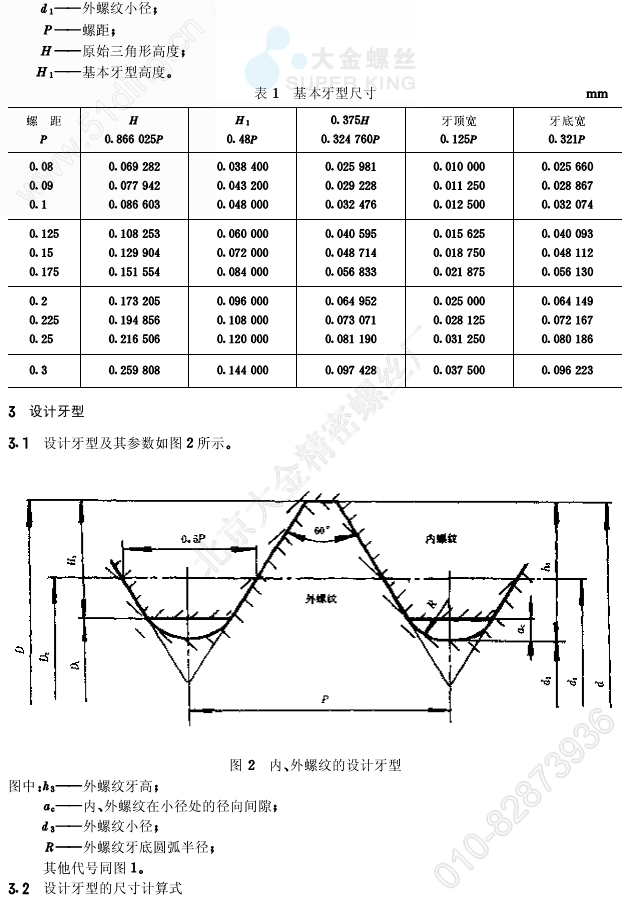

基本牙型的尺寸列于表1

附加说明
本标准由中华人民共和国机械工业部提出
本标准由机械工业部标准化研究所起草并归口
本标准主要起草人李晓滨 于源 余敏辉
