GBT 3098.12-1996紧固件机械性能螺母锥形保证载荷试验

紧固件机械性能 螺母锥形保证载荷试验GB/T 3098.12一1996
idt ISO 10485:1991

Mechanical properties of fasteners-Cone proof load test on nuts
1 范围
本标准规定了螺母在锥形保证载荷试验条件下的性能
本标准适用于螺纹直径为5^39 mm、产品等级为A和B级以及性能等级为8.12级的螺母，并要求进行锥形保证载荷试验的情况。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB 3098.2-82 紧固件机械性能 螺母
GB 3098.4-86 紧固件机械性能 细牙螺母
3 原理
为测出有害的裂缝或裂纹，采用锥形垫圈使螺母孔的扩大与拉脱同时作用于螺毋，夸大这些缺陷对其承载能力的影响。
4 装置
4.1 锥形垫圈
锥形垫圈(见图1)应淬硬，最低硬度为57 HRC;锥端顶部接触部分应是平面:当螺纹直径d≤12 mm时，其宽度为。13 mm士0.03 mm;当螺纹直径d>12 mm时，其宽度为。.38 mm土0.03 mrn
4.2 芯棒
芯棒应淬硬，最低硬度为45HRC。其螺纹按6g，但大径应控制在6g公差带靠近「限的四分之一的范围内。

5 程序

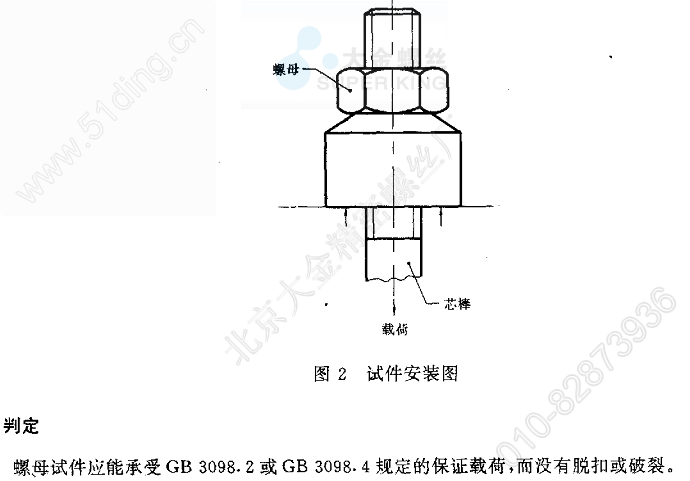

将螺母和锥形垫圈按图2所示方法装于芯棒上。锥形垫圈应支承螺母的支承面并垂直于螺母轴心线。对螺母施加规定的保证载荷(见第6章)。
试验速度不应超过3 mm/min,锥形保证载荷应保持 10 S.
