  紧固件机械性能 蝶形螺母保证扭矩
Mechanical properties of fasteners-Wing nuts with specified proof torque

 ．JJ． ，曰‘，
Oli 言
本部分是国家标准“紧固件机械性能”系列标准之一。该系列包括：
— GB/T 3098. 1-2000 紧固件机械性能 螺栓、螺钉和螺柱；
— GB/T 3098. 2-2000 紧固件机械性能 螺母 粗牙螺纹；
— GB/T 3098. 3-2000 紧固件机械性能 紧定螺钉；
— GB/T 3098. 4-2000 紧固件机械性能 螺母 细牙螺纹；
— GB/T 3098. 5-2000 紧固件机械性能 自攻螺钉；
— GB/T 3098. 6-2000 紧固件机械性能 不锈钢螺栓、螺钉和螺柱；
— GB/T 3098. 7-200。 紧固件机械性能 自挤螺钉；
— GB/T 3098. 8-1992 紧固件机械性能 耐热用螺纹连接副；
— GB/T 3098. 9-2002 紧固件机械性能 有效力矩型钢六角锁紧螺母；
— GB/T 3098. 10-1993 紧固件机械性能 有色金属制造的螺栓、螺钉、螺柱和螺母；
— GB/T 3098. 11-2002 紧固件机械性能 自钻自攻螺钉；
— GB/T 3098. 12-1996 紧固件机械性能 螺母锥形保证载荷试验；
— GB/T 3098. 13-1996 紧固件机械性能 螺栓与螺钉的扭矩试验和破坏扭矩 公称直径1一10 mm;
— GB/T 3098. 14-2000 紧固件机械性能 螺母扩孔试验；
— GB/T 3098. 15-2000 紧固件机械性能 不锈钢螺母；
— GB/T 3098. 16-2000 紧固件机械性能 不锈钢紧定螺钉；
— GB/T 3098. 17-2000 紧固件机械性能 检查氢脆用预载荷试验 平行支承面法；
— GB/T 3098. 18-2004 紧固件机械性能 盲铆钉试验方法；
— GB/T 3098. 19-2004 紧固件机械性能 抽芯铆钉；
— GB/T 3098. 20-2004 紧固件机械性能 蝶形螺母 保证扭矩。
本部分是GB/T 3098的第20部分。
此次制修订工作中，参照日本标准JIS B 1185--1994((翼形螺母》旧 文版）提出了我国“蝶形螺母”
产品系列标准，同时增加了“保证扭矩”及其试验方法，并作为单独标准纳人“紧固件机械性能”系列
标准。
本部分由中国机械工业联合会提出。
本部分由全国紧固件标准化技术委员会（SAC/TC 85）归口。
本部分由机械科学研究院负责起草。
本部分由全国紧固件标准化技术委员会秘书处负责解释。
本部分首次发布。

 紧固件机械性能
蝶形螺母 保证扭矩
1 范围
本部分规定了适用于国家标准蝶形螺母的保证扭矩等级、保证扭矩值及试验方法。
2 保证扭矩等级与保证扭矩值
蝶形螺母的保证扭矩等级由一位罗马数字组成，仅为代号，而无等级高低之分。适用于国家标准规定的蝶形螺母产品。

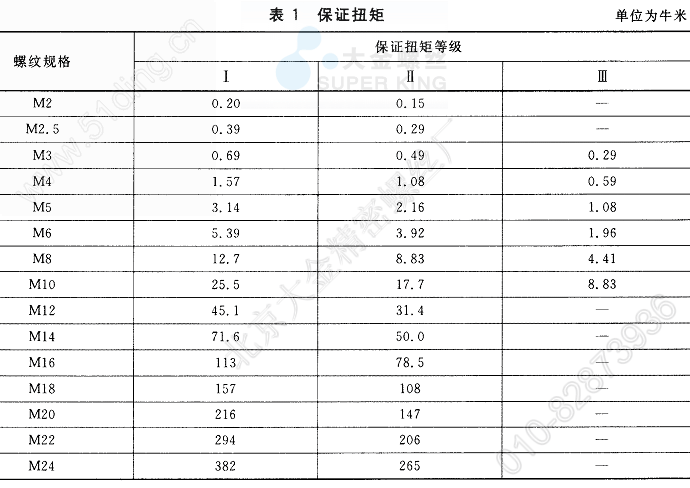

蝶形螺母的保证扭矩按表 1规定。在常温下按第 4章规定的方法进行试验时，蝶形螺母的螺纹不应脱扣或断裂，翼部亦不应有明显变形；当去除扭矩后，应能用手将螺母旋出，或借助扳手松开螺母，但不得超过半扣。试验中，如螺栓损坏，则试验作废。

 3、试验方法。应按3. 1或 3.2规定的试验方法进行蝶形螺母保证扭矩试验。螺母应能满足二者之一的要求。
3. 1 固定螺栓法
将蝶形螺母拧人涂有润滑油的螺栓及垫圈上，如图 1所示。用台钳夹住螺栓头部（不旋转即可），后借助专用夹具（见图2>对螺母施加扭矩并达到表 1规定的保证扭矩值，如图 3所示。
3.2 固定螺母法
将蝶形螺母拧人涂有润滑油的螺栓及垫圈＿L，如图 1所示。用台钳夹住螺母两翼（不旋转即可），后对螺栓施加扭矩并达到表 1规定的保证扭矩值，如图4所示。
