GBT 3098.9-2002紧固件机械性能 有效力矩型钢六角锁紧螺母

 紧固件机械性能 有效力矩型钢六角锁紧螺母
GB/T 3098.9-2002
  ISO 2320：1997  代替GB/T 3098.9-1993
Mechanical properties of fasteners-Prevailing torque type steel hexagon nuts
范围
本标准规定了在环境温度为10'C～ 35 C条件下进行试验时，有效力矩型钢六角锁紧螺母（含六角法兰面）的机械和工作性能。在较高或较低温度下，性能可能不同。
本标准适用的有效力矩型锁紧螺母：
－一螺纹直径至39 mm;
— 符合GB/T 192规定的普通螺纹；
— 符合GB/T 193规定的直径与螺距组合；
— 符合GB/"h 197规定的6H螺纹公差；
一 有规定的机械性能要求；
— 尺寸符合引用了本标准的产品标准的规定；
一 全金属型螺母的工作温度范围为一50℃一十300'C;
一 一非金属嵌件型螺母的工作温度范围为一50'C～十1200C" o
本标准不适用于有特殊性能要求，即要求特殊材料或更高的镀层性能：
— 可焊接性；
一耐腐蚀性；
一 超出上述规定温度范围的性能要求。
随着重复使用的次数增加，有效力矩的性能降低。螺母使用者应当考虑初次使用的性能与重复使用性能降低的关系。
注：关于扭矩一夹紧力的性能要求和试验，作为参考资料在附录C(提示的附录）中给出。这些功能耍求和附加的试验程序目前仍在讨论中，尚未作为强制性的规定。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/'1` 2-200｝ 紧固件 外螺纹零件的末端（idtISO） 4753:1999)
GB/T 192-1981 普通螺纹 基本牙型
(TB/T 193--1981 普通螺纹 直径与螺距系列（直径1-600 mm)
GB/T 197一工981 普通螺纹 公差与配合（直径1-355 mm)
1)对较高服役温度的非金属材料应精确选择，并应由供需双方协议。

GB/T 230-1991 金属洛氏硬度试验方法（neq ISO 6508:1986)
GB/T 231-1984 金属布氏硬度试验方法
GB/T 3098. 1-2000 紧固件机械性能 螺栓、螺钉和螺柱（idt ISO 898-1:1999)
GB/T 3098.2-2000 紧固件机械性能 螺母 粗牙螺纹（idtISO 898-2:1992)
GB/T 3098. 4-2000 紧固件机械性能 螺母 细牙螺纹（idt ISO 898-6:1994)
GB/T 4340. 1-1999 金属维氏硬度试验 第 1部分：试验方法（eqv ISO 6507-1:1997)
GB/T 5267. 1-2002 紧固件 电镀层（ISO 4042:1999,IDT)
ISO 4964:1984 钢 硬度换算
3 术语
下列术语适用于本标准。
3. 1 有效力矩型螺母：该螺母借助自身的有效力矩特性使其不能在相配螺纹上自由转动，并能在夹紧力或压缩力之外提供一定程度的防止转退的功能。
3.2 螺母有效力矩的测定：在螺纹连接副不承受轴向载荷的条件下，转动螺母所需扭矩。
4 标记制度

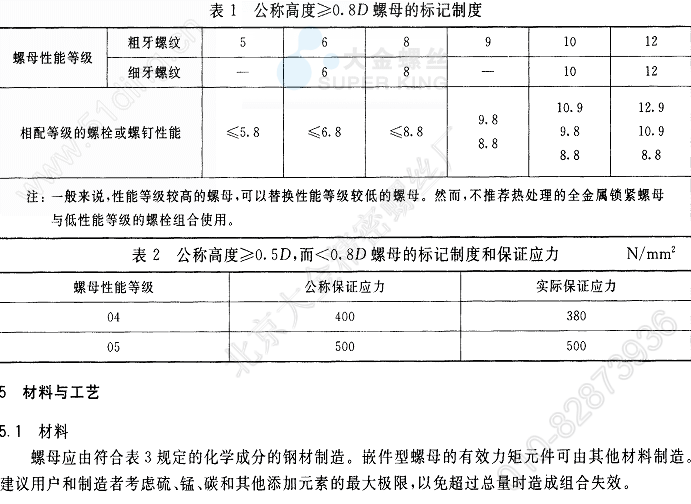

有效力矩型螺母性能等级的规定与 GB/T 3098. 2及 GB/T 3098.4对六角螺母的规定是相同的，即：公称高度≥0. 8D（螺纹有效长度≥0. 6 D）的螺母，用螺栓性能等级标记的第一部分数字标记；该螺栓应为可与该螺母相配螺栓中性能等级最高的（见表 1)
公称高度≥0. 5D，而＜0. 8D（螺纹有效长度≥0. 4 D，而＜0. 6 D）的螺母，由两位数字标记；第2位数字表示用淬硬试验芯棒测出的公称保证应力的1/100（以N/mm'计）；而第一位数字“0”则表示这种螺栓一螺母组合件的承载能力比淬硬芯棒测出的承载能力要小，同时也比表 1规定的螺栓一螺母组合件的承载能力小。表2给出了这种螺母的标记制度和保证应力。

更详细内容请点击在线下载： GBT 3098.9-2002紧固件机械性能 有效力矩型钢六角锁紧螺母 (本地下载)
